3.2 点的投影

一、点的三面投影

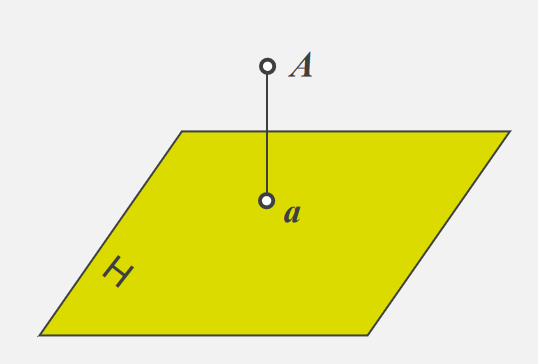

空间点A在H面上的投影是过A点向H面引一条垂线，该垂线与H面的交点a 称为空间点再H面上的正投影。

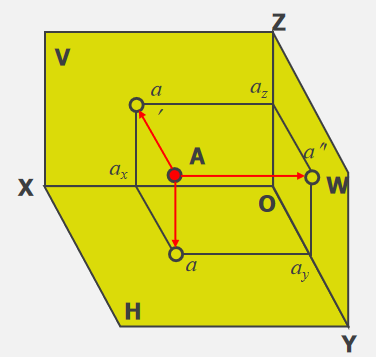

通常我们用大写字母表示空间的点，相应的小写字母表示其水平投影，小写字母加一撇表示其正面投影，小写字母加两撇表示其侧面投影。
二、各种位置的点

1、空间点
       2、特殊位置的点

投影面上的点

投影轴上的点

与原点重合的点
