4.1 剖面图

    一、剖面图的形成

   剖面图的形成

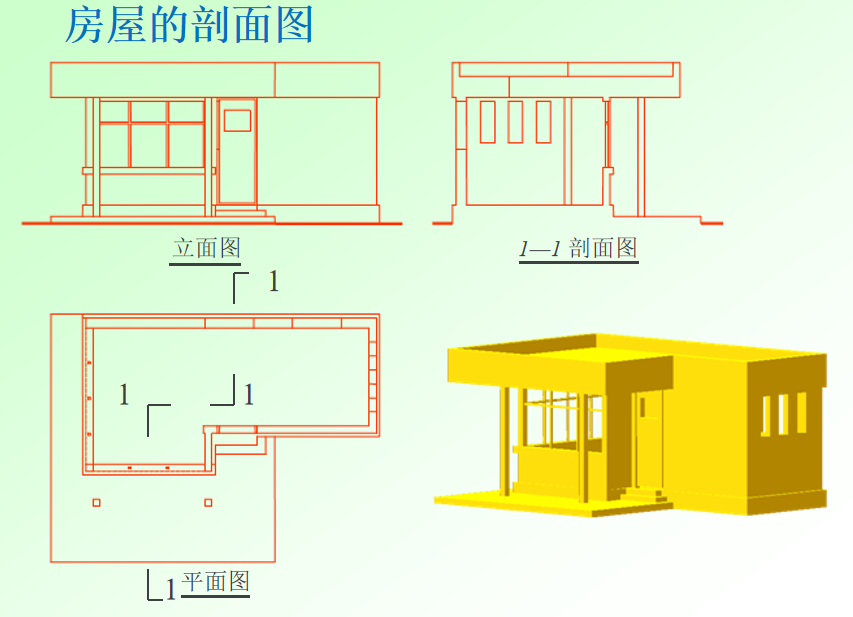

       1、剖面图的概念

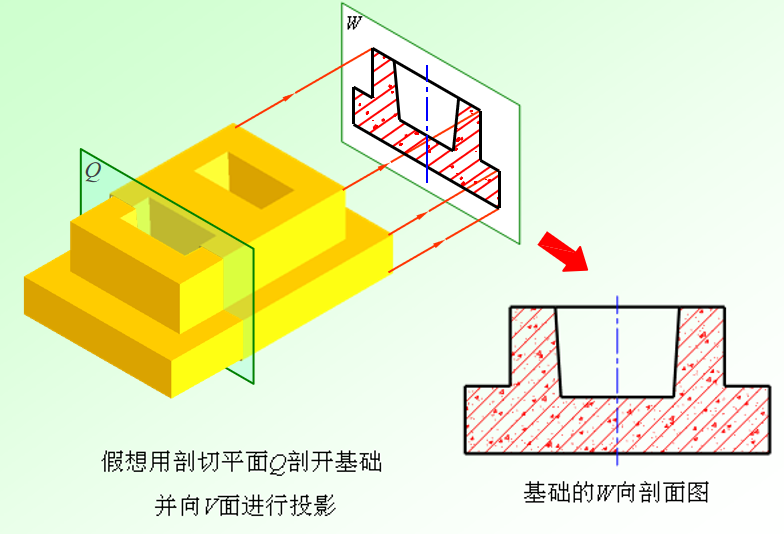

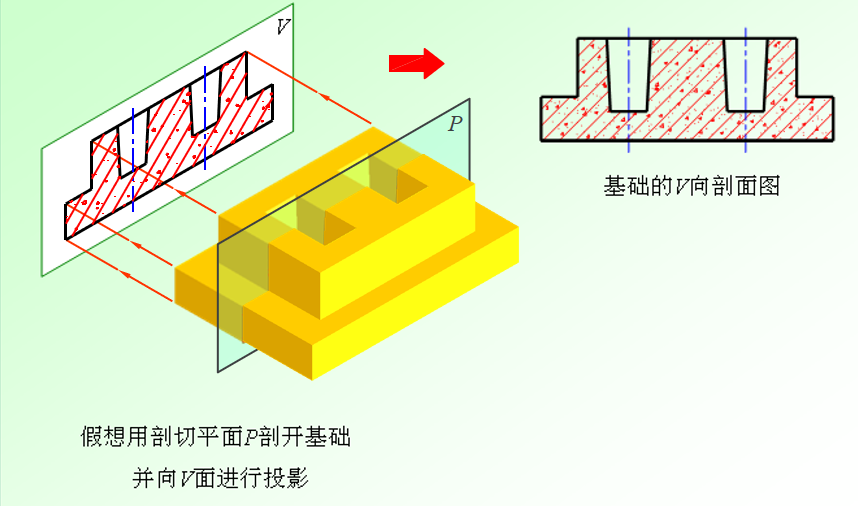

    假想用剖切面（平面或曲面）剖开物体，将处于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形。

    2、作剖面图时应注意以下几点：

    1.剖切是一个假想的作图过程，因此一个投影图画成剖面图，其它投影图仍应完整画出。
    2.剖切平面一般选在对称面上或通过空洞的中心线上，并平行某一投影面，这样能使剖切后的图形完整，并反应实形。

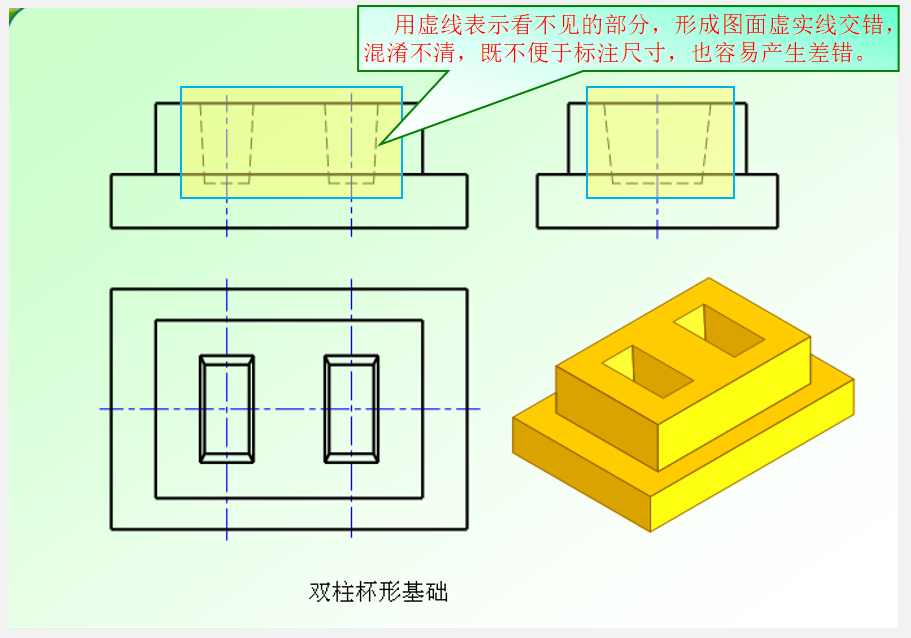

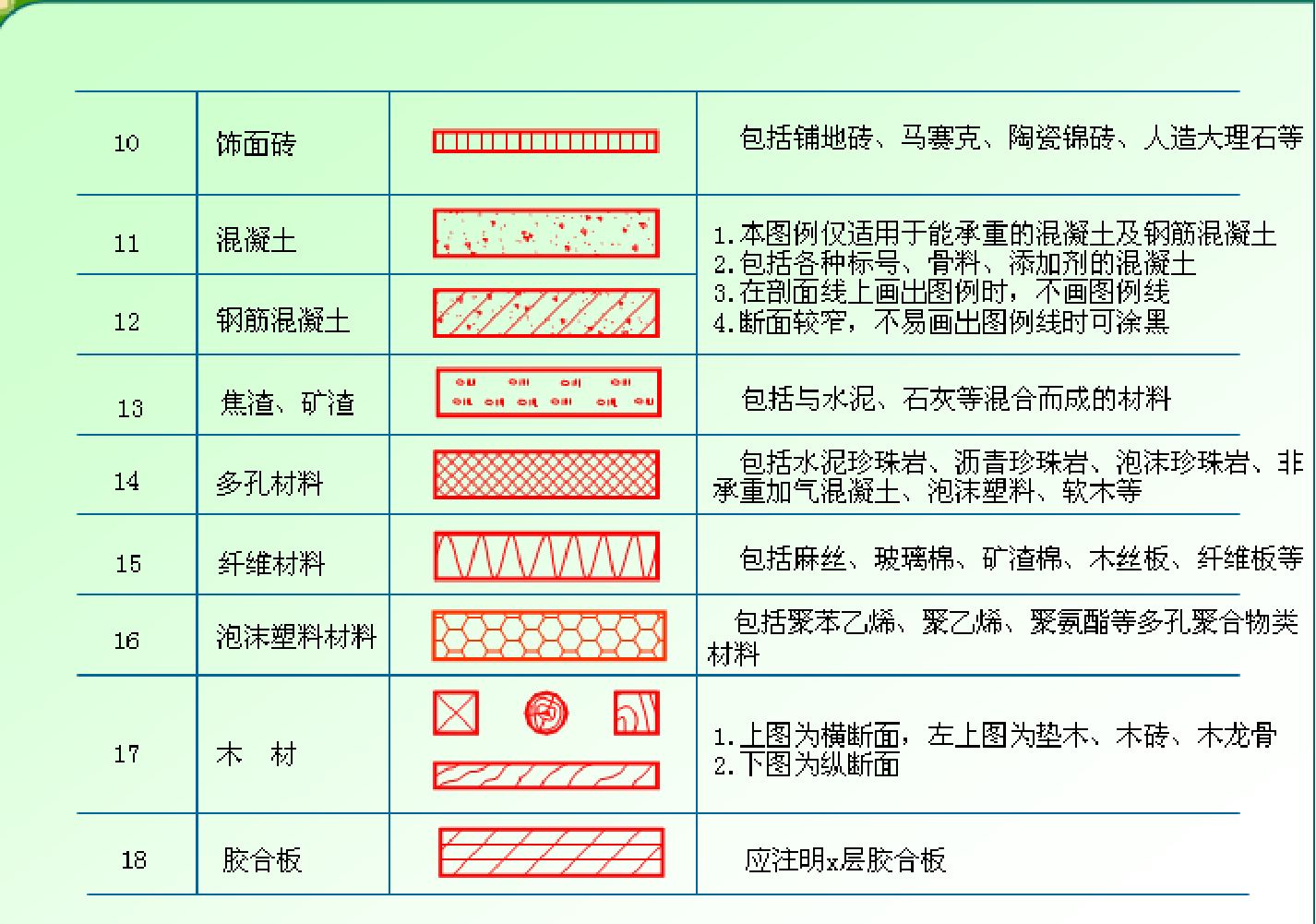

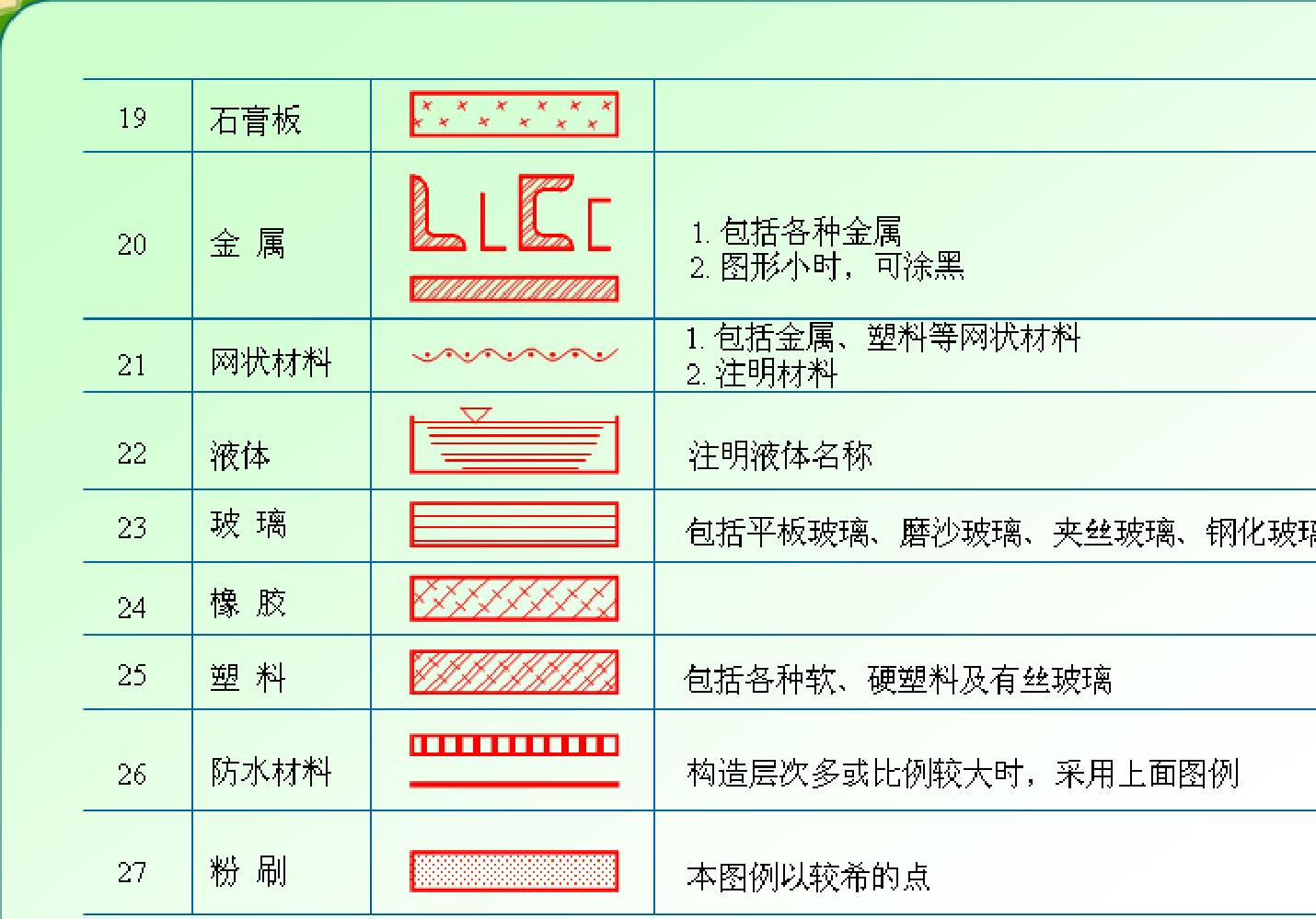

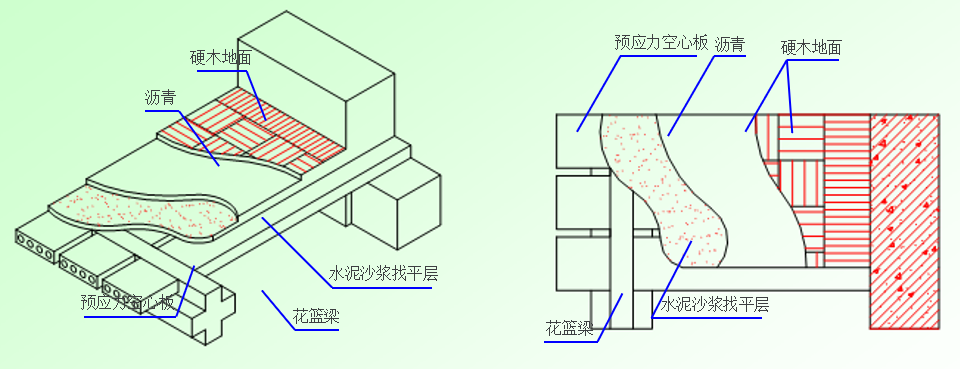

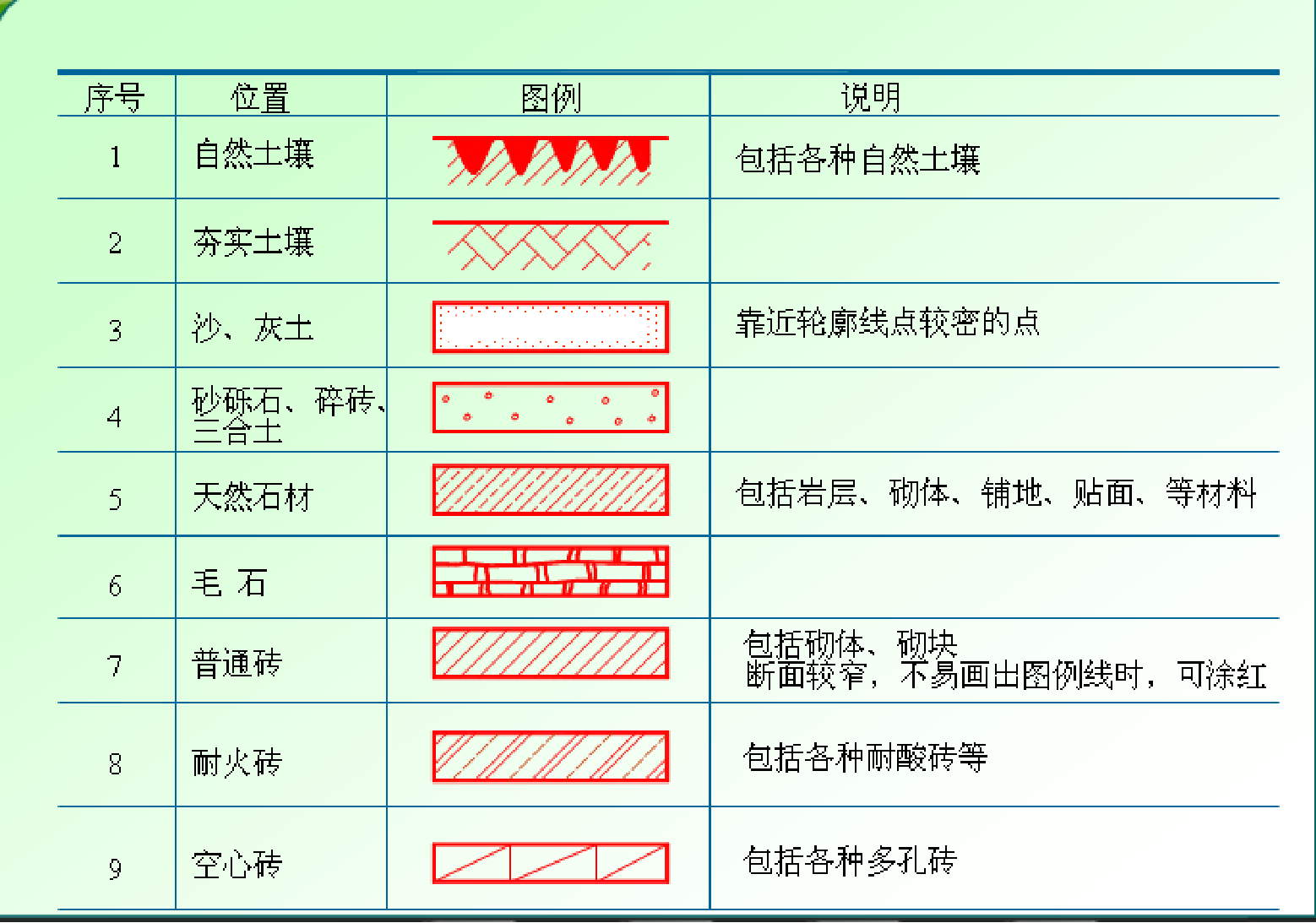

   3.剖切面与物体的接触部分称为剖切区域。为了区分物体的主要轮廓与剖切区域，规定剖切区域的轮廓用粗实线表示，并在剖切区域内画上表示材料类型的图例（见表）。剖面图中一般不画虚线。

    二、剖面图的标注

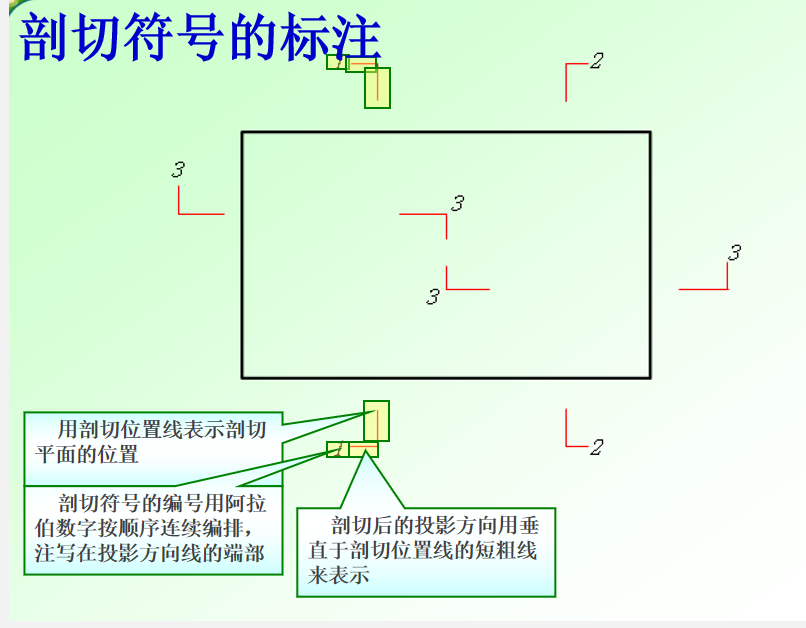

    1.剖切符号

    (1)剖切位置线   一组不穿越图形的粗实线表示，6-10mm。

    (2)投影方向线   与剖切位置线垂直的粗实线，4-6mm。

     2.剖切符号编号

    采用阿拉伯数字从小到大连续编写，在图上从左到右，从上到下的顺序进行编号。

    三、剖面图的分类

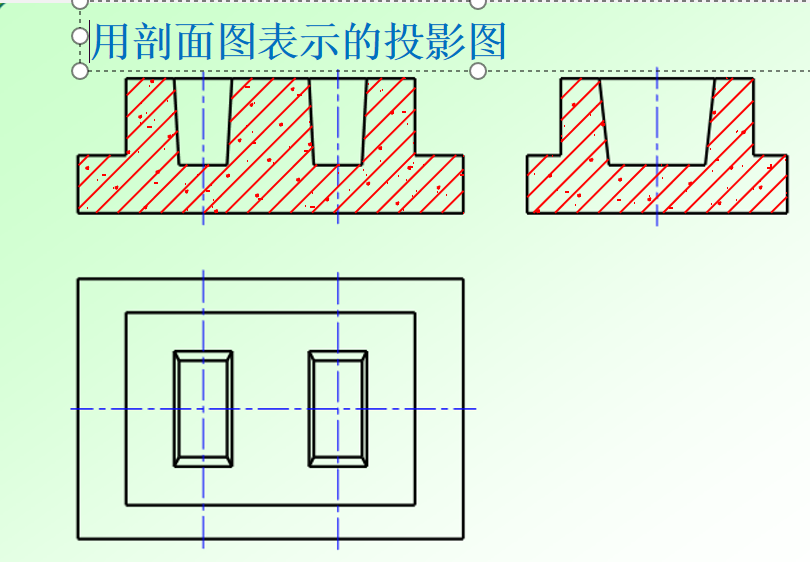

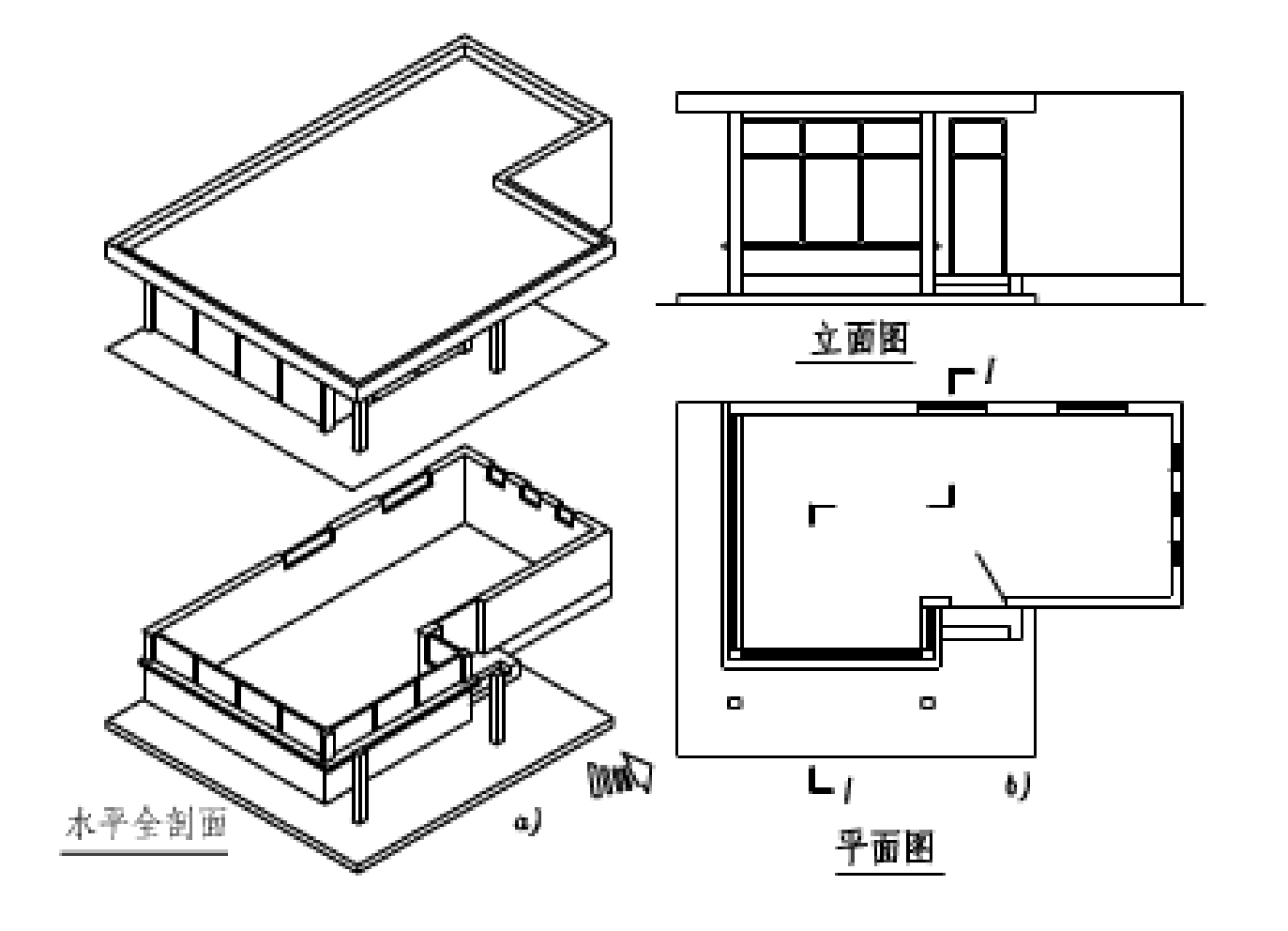

    1. 全剖面图：用剖切面完全剖切物体所得的剖面图。

    全剖面图一般用于不对称、或者虽然对称但外形简单、内部比较复杂的形体。

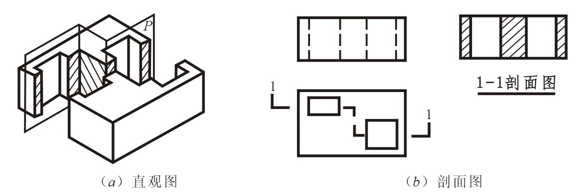

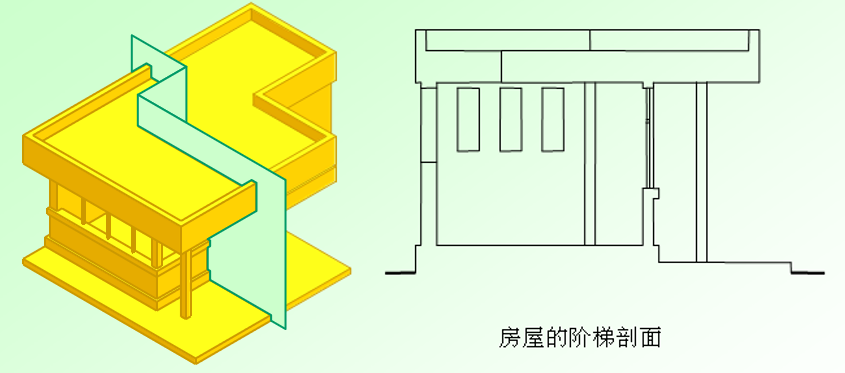

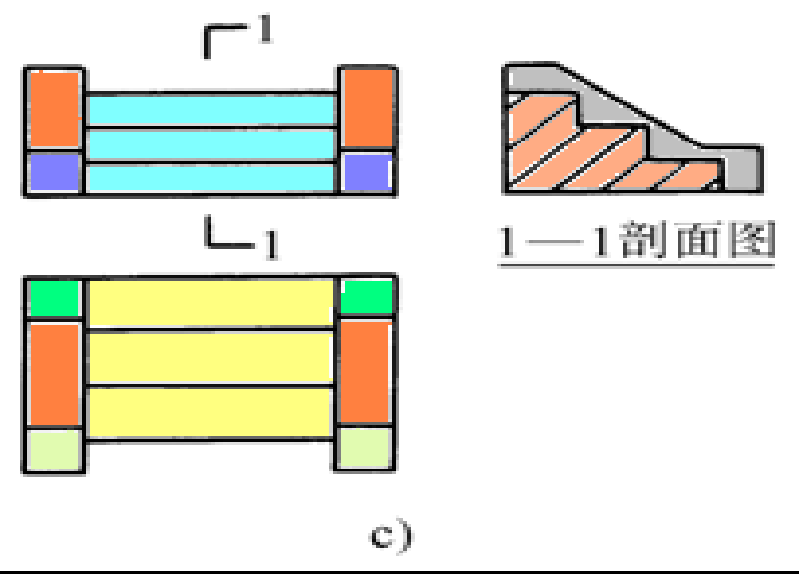

    2. 阶梯剖面图

    用两个或两个以上平行的剖切平面剖切物体所得到的剖面图。

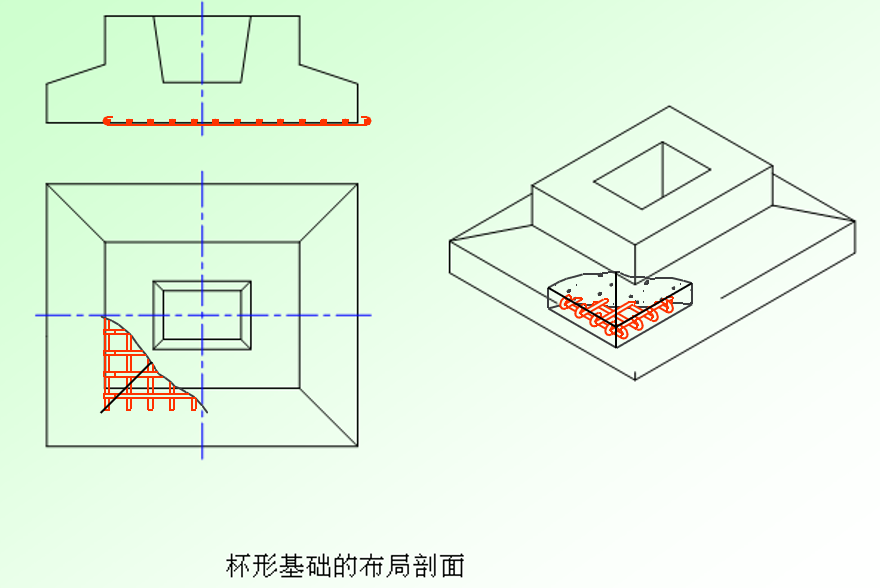

    3. 局部剖面图

    用剖切平面局部的剖开物体所得的剖面图。

    4. 分层剖面图

    用几个互相平行的剖切平面分别将物体局部剖开，把几个局部剖面图重叠画在一个投影图上，用波浪线将各层的投影分开，这样的剖切称为分层剖切。

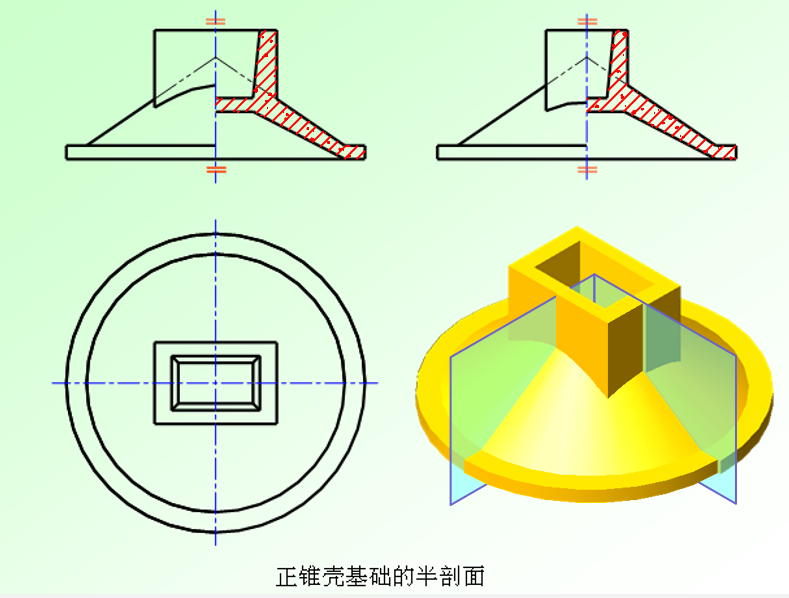

    5.半剖面图

    当形体具有对称平面时，在垂直于对称平面的投影面上的投影，以对称线为分界，一半画剖面，另一半画视图，这种组合的图形称为半剖面图。

    四、剖面图的画法

    剖面图的画法应分为以下几步：
   1、确定剖切平面位置；
   2、剖切平面位置确定后，即用剖切符号表示，剖面图的剖切符号用短粗线来表示；
   3、标注剖面图名称，剖切符号可采用数字或字母编号，剖切符号的编号写在剖切平面的对面；
   4、画剖面图，剖面图中所画的是物体上被截切后所剩余部分，它包括断面的投影和剩余部分的轮廓线投影两部分；
   5、画建筑材料图例，物体的材料图例应画在断面轮廓内，当物体建筑材料不明时，亦可用等距的45°斜线表示。

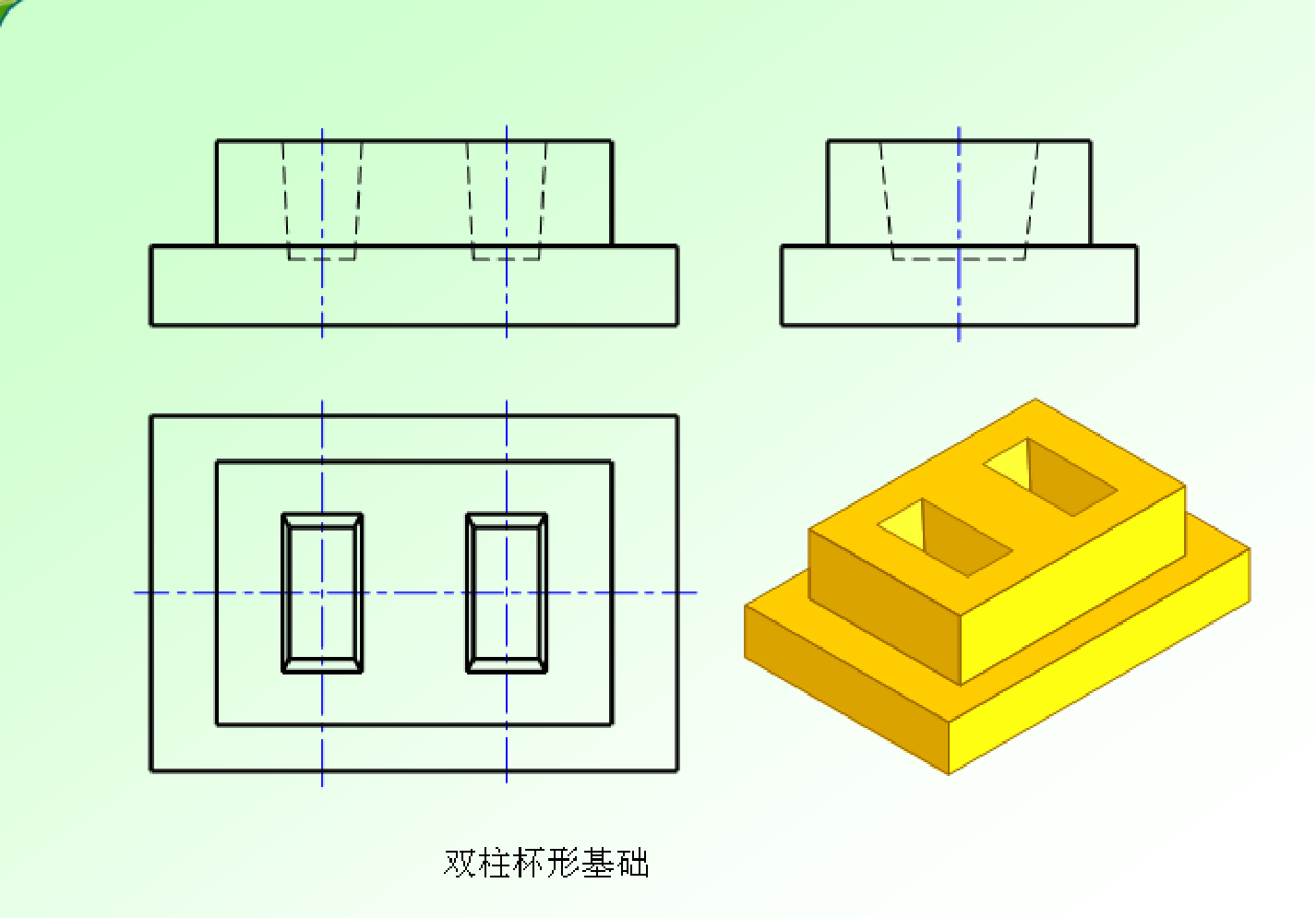

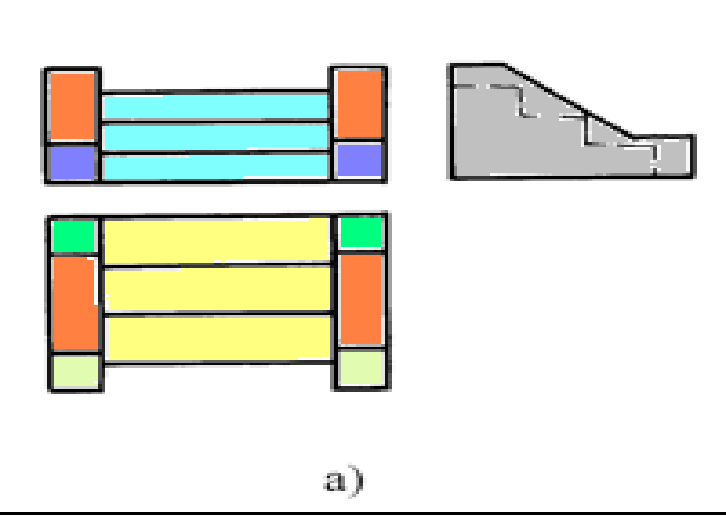

    应用案例3-1 如下图所示，根据台阶的三视图，绘制其剖面图。

    解：（1）作图分析
          （2）作图步骤：
             1）根据分析确定剖切平面P的位置，并在台阶正立面图上进行标注
             2）根据投影规律，作出右半部台阶的侧面投影；
             3）填绘断面材料图例；
             4）注写图名 。
