模块2   制图的基本知识

2.1   认识绘图工具

     1. 建筑制图基础课程是建筑类各专业学生必修的一门主干技术基础课。
    2. 绘图、读图和空间思维能力是工程技术人员必备的基本素质和技能。

    工程图样——工程界的技术语言

    工程图样的作用：
     表达设计意图
     指导施工与管理
     交流技术思想
     记录创新构思

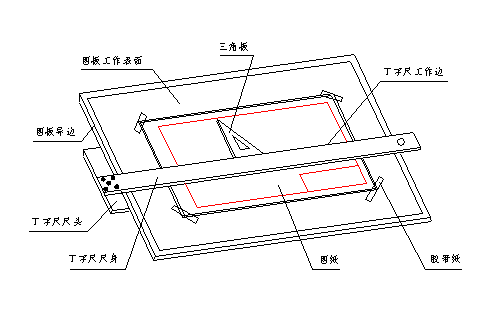

    一、图板

    图板规格

   图纸

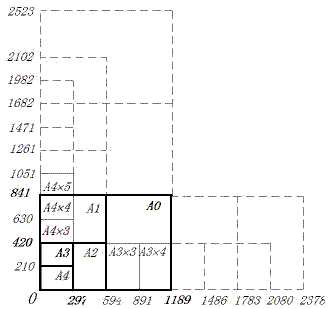

    1）图幅与图框

    2）图纸标题栏和会签栏

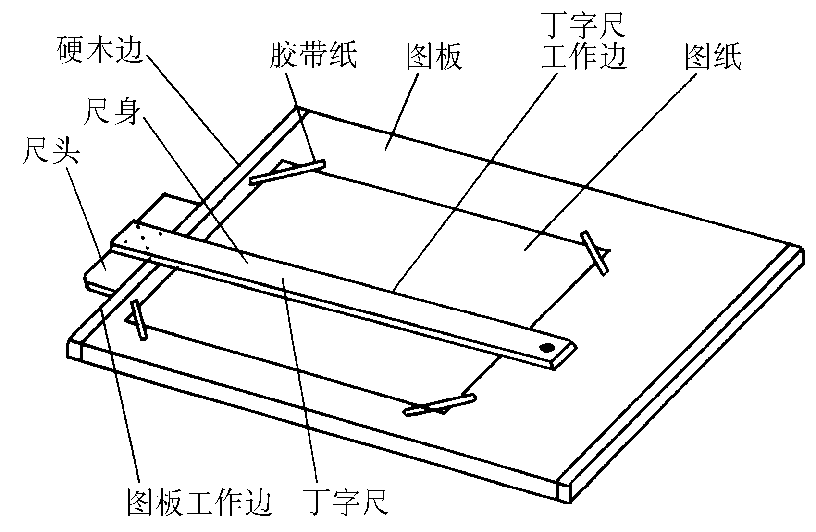

    二、丁字尺

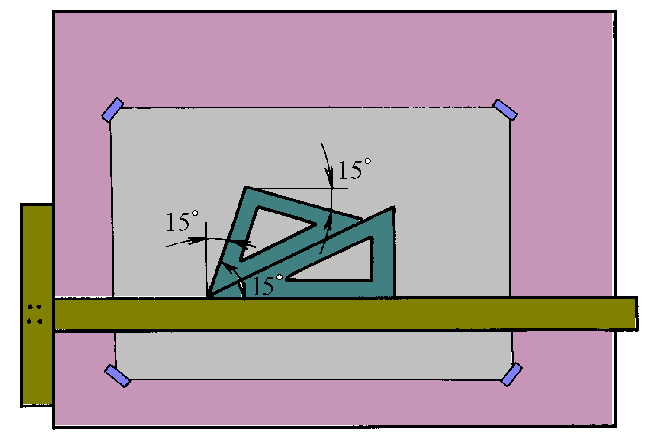

    三、三角板

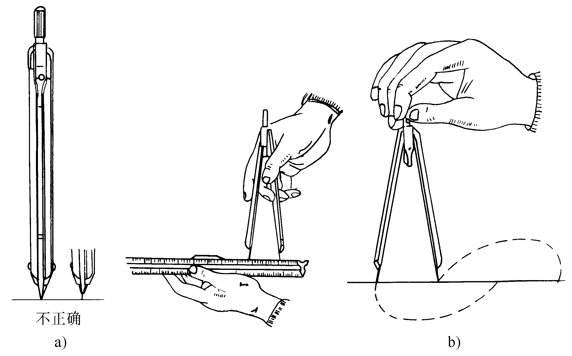

    四、圆规与分规

    五、绘图用笔

    1）直线笔（墨线笔或鸭嘴笔）是传统使用的画墨线的工具
    2）铅笔是用来画图或写字的

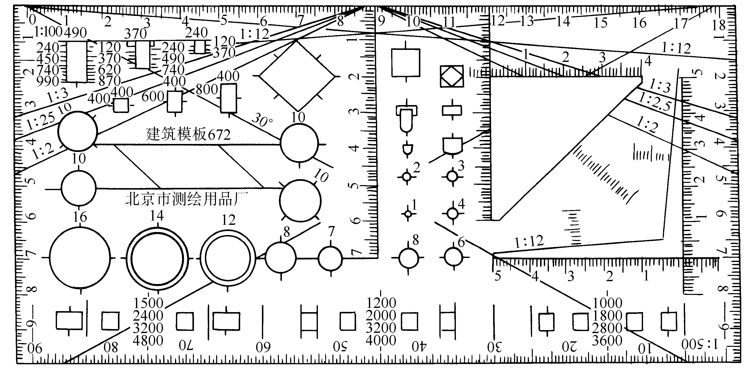

    六、制图模板

    建筑模板、结构模板、虚线板、剖面线板、轴侧模板

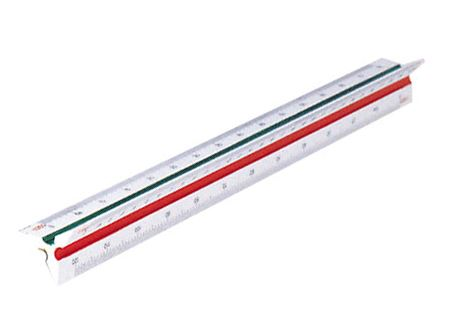

    七、比例尺

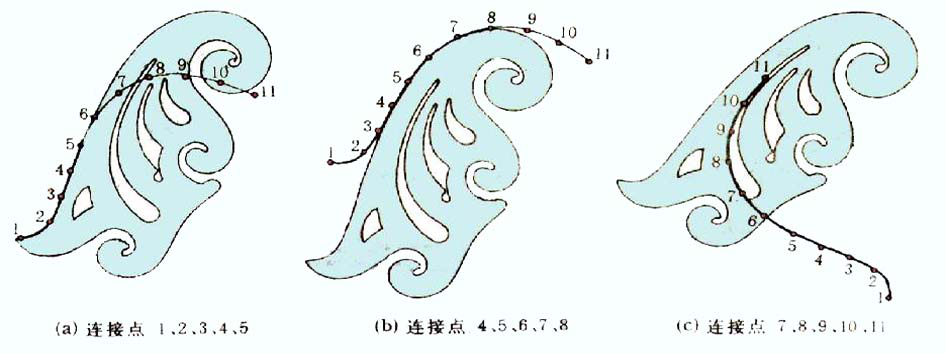

    八、曲线板

    曲线板是用以画非圆曲线的工具

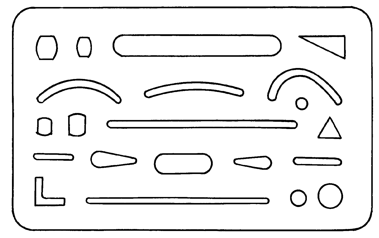

    九、擦图片（又叫擦线板）

    用于擦除多余或错线，是用来修改图线的 。

    胶带纸—用于固定图纸；

    橡皮—用于擦拭图线；

    刀片—用于修刮墨线；

    排笔—用于清理橡皮屑；

    削笔刀—用于削铅笔；

    细砂纸—用于磨铅笔芯。
