5.1  房屋建筑施工图概述

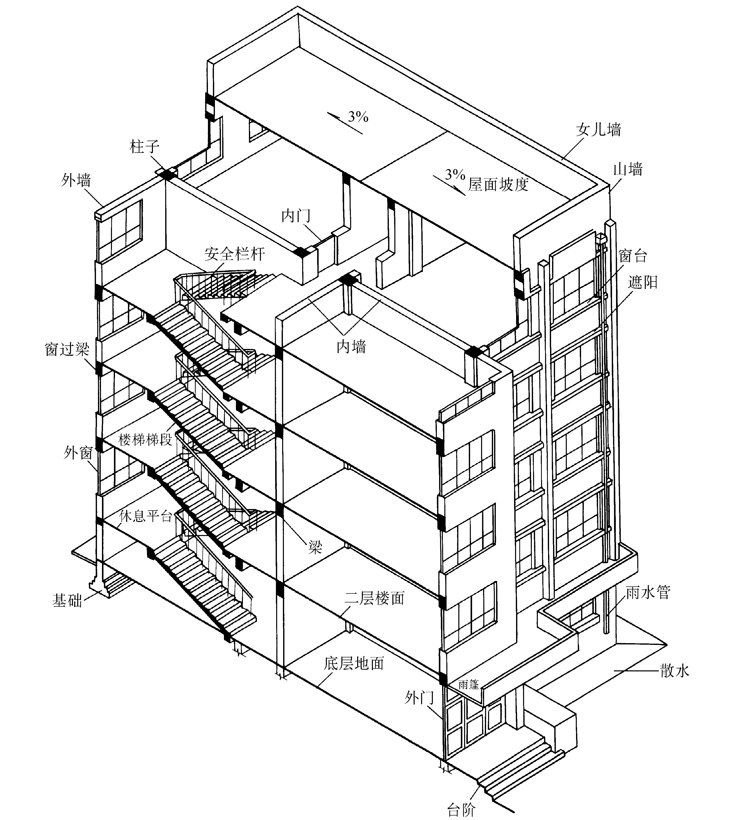

    一、房屋的组成及其作用

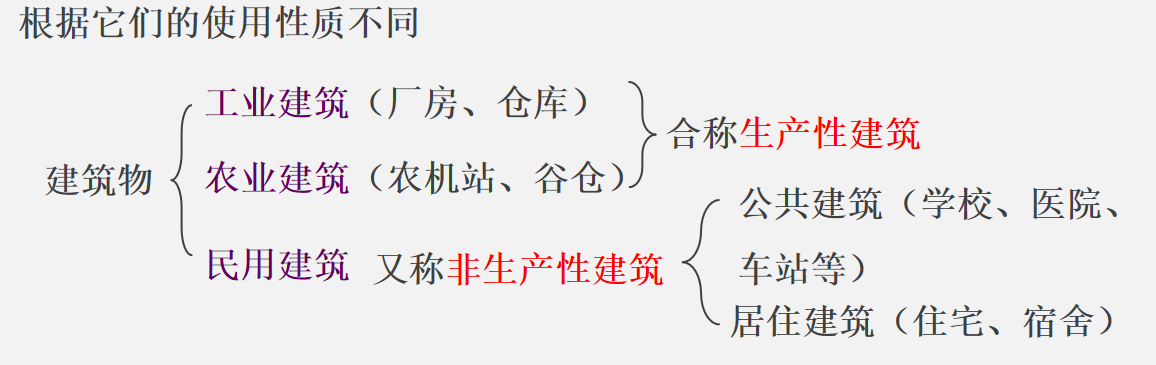

    房屋也称建筑物，是供人们居住、生活以及从事各种生产活动的场所。

    1、基础

    基础是房屋最下面的结构部分，它的作用是承受房屋的全部荷载，并将这些荷载传给地基。
    2、墙或柱

    墙和柱是建筑物的竖向承重构件，是建筑物的重要组成部分。

    墙体是房屋的承重和围护及分隔构件，同时又兼有保温、隔声、隔热等作用。

    3、楼地面

    楼面和地面是楼房中水平方向的承重构件，除承受荷载外，楼面在垂直方向上将房屋空间分隔成若干层。

    4、屋面

    屋面是房屋顶部围护和承重的构件。

    它和外墙组成了房屋的外壳，起围护作用，抵御自然界中风、雨、雪、太阳辐射等条件的侵蚀，同时又承受各种作用。

    5、楼梯

    楼梯是房屋上下楼层之间的垂直交通工具。供人们上下楼层和紧急疏散之用。
    6、门窗

    门主要用于室内外交通和疏散，也有分隔房间、通风等作用。 窗主要用于采光、通风。

    二、房屋建筑工程图的内容
    （一）房屋的设计程序

    建造一幢房屋需要经历设计和施工两个过程。

    设计时需要把想象的房屋用图形表达出来，这种图形统称为房屋建筑工程图，简称房屋建筑图。

    设计过程包括两个阶段（或三个阶段）：
    初步设计阶段：根据使用单位提出的设计要求、技术条件，进行初步设计。
    技术设计阶段：大型的、比较复杂的工程采用。

    施工图设计阶段：解决各种实用和技术问题，供施工单位进行施工 。
    （二）房屋建筑工程图的分类内容

    一套房屋工程图，根据其内容和作用不同，一般分为：

    （1）施工首页图（简称首页图）：包括图纸目录和设计总说明。

    （2）建筑施工图（简称建施）： 包括总平面图、平面图、立面图、剖面图和构造详图等。
    （3）结构施工图（简称结施）：包括结构设计说明、结构布置平面图和各种结构构件的结构详图。

    （4）设备施工图（简称设施）：包括给水排水、采暖通风、电气设备的平面布置图、系统图和详图等。

    三、   房屋建筑工程图的有关规定

    1、定位轴线

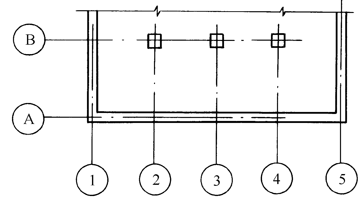

    定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。

    定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。

    ①宜标注在图样的下方或左侧；
     ②横向编号应用阿拉伯数字，从左至右顺序编写；

    ③竖向编号应用大写拉丁字母，从下至上顺序编写；

    ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字1、0、2混淆。

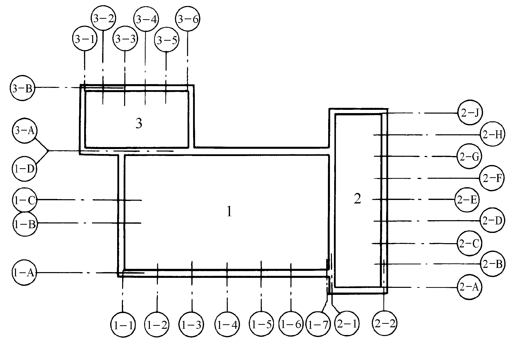

     组合较复杂的平面图中定位轴线也可采用分区编号。编号的注写形式应为“分区号——该分区编号”。分区号采用阿拉伯数字或大写拉丁字母表示。

    在两个定位轴线之间，如需附加定位轴线时，其编号可用分数表示。并应按下列规定编写：

    （1）两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜 用阿拉伯数字顺序编写。

    （2）1号轴线或A号轴线之前附加轴线的分母应以01或0A表示
     2、标高

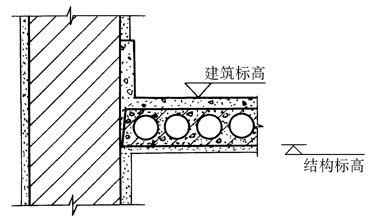

    标高是标注建筑物各部分高度的另一种尺寸形式 。

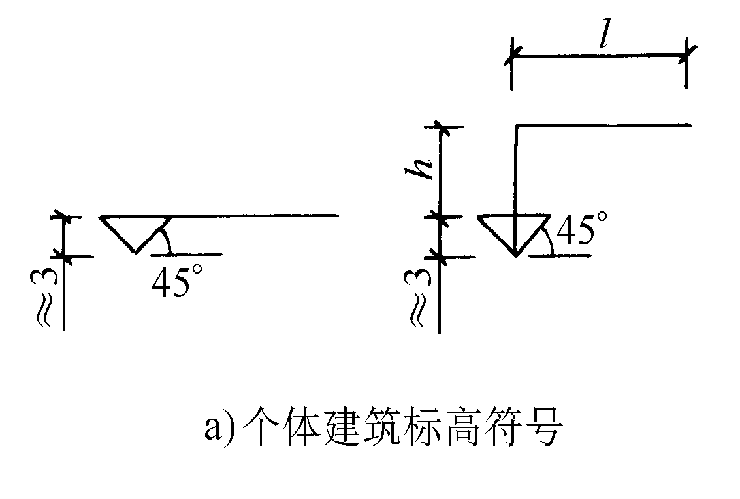

    （1）个体建筑物图样上的标高符号，用细实线绘制，如右图所示；如标注位置不够时，如图所示。

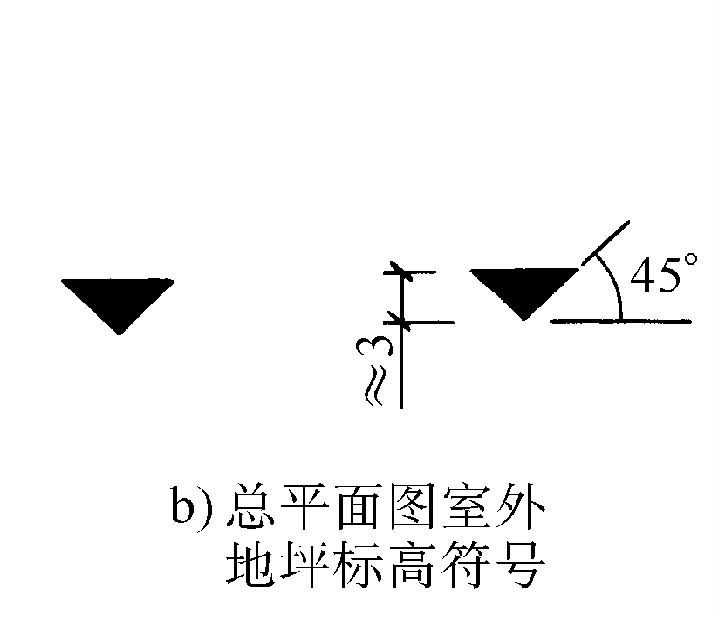

    （2）总平面图上的室外地坪标高符号，宜涂黑表示 。
    （3）标高数字应以米为单位，注写到小数点后第三位；在总平面图中，可注写到小数点后第二位。

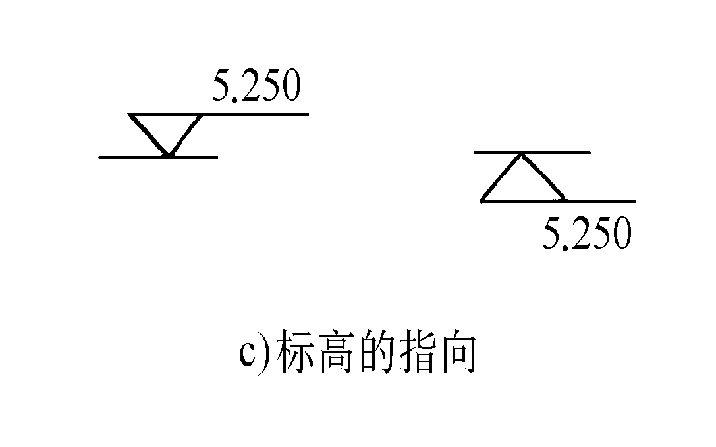

    标高符号的尖端应指至被注高度的位置。尖端一般应向下，也可向上 。
    标高数字应注写在标高符号的左侧或右侧。

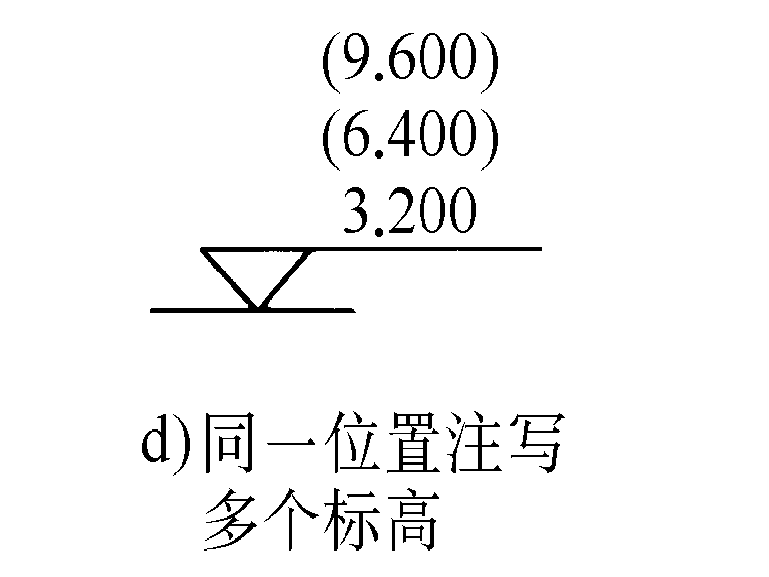

    （4）在图样的同一位置需表示几个不同标高时，标高数字可按右图d的形式注写。

     3、索引符号与详图符号

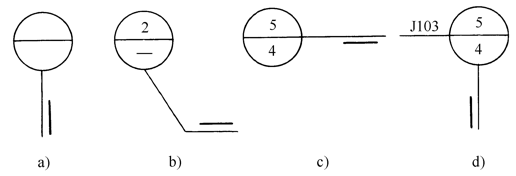

     1）索引符号

    图样中的某一局部或构件，如需另见详图，应以索引符号索引。

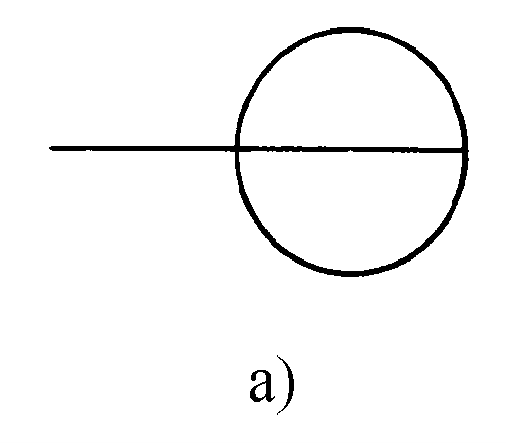

    索引符号应用细实线绘制，它是由直径为10mm的圆和水平直径组成。

    索引符号应按下列规定编写：

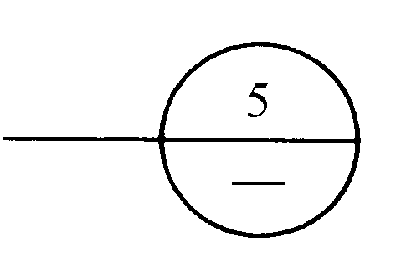

    （1）索引出的详图，如与被索引的图样同在一张图纸内。
    （2）索引出的详图，如与被索引的图样不在同一张图纸内 ，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号。

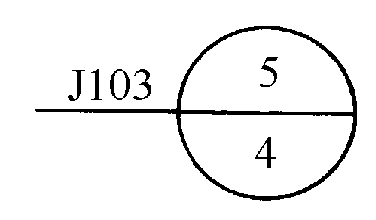

    （3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号
    （4）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧为投射方向 。
    2）详图符号

    详图符号为一直径是14mm的粗实线圆。

    详图应按下列规定编号：

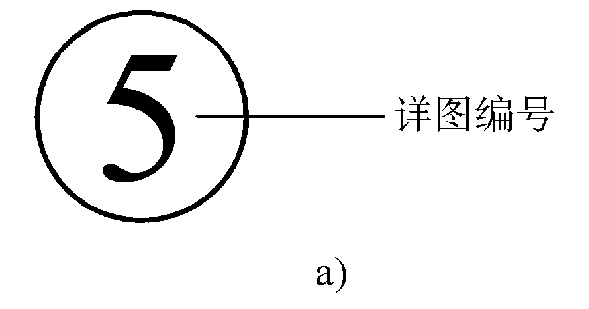

    （1）详图与被索引的图样同在一张图纸内，应在详图符号内用阿拉伯数字注明详图的编号。

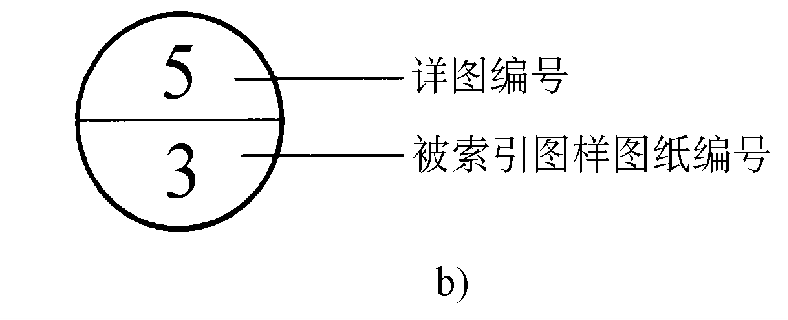

    （2）详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。

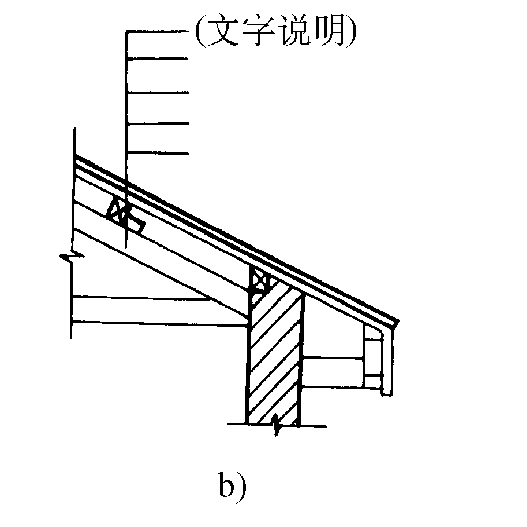

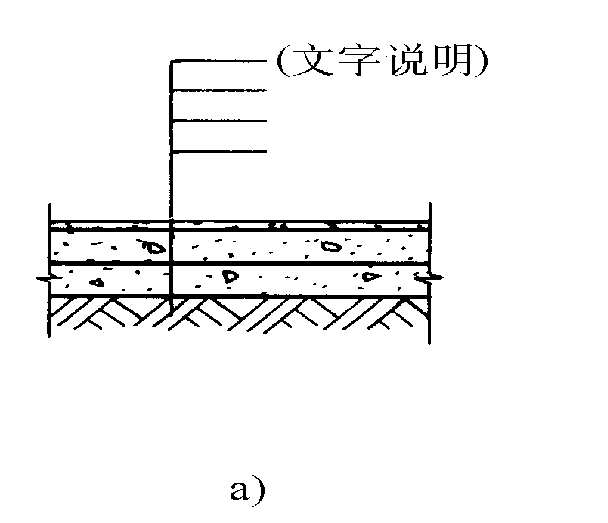

    4、多层构造引出线
     (1)多层构造或多层管道共用引出线，应通过被引出的各层；
     (2)文字说明注写在水平线的上方，或注写在水平线的端部；

    (3)说明的顺序应由上至下，并应与被说明的层次相互一致；

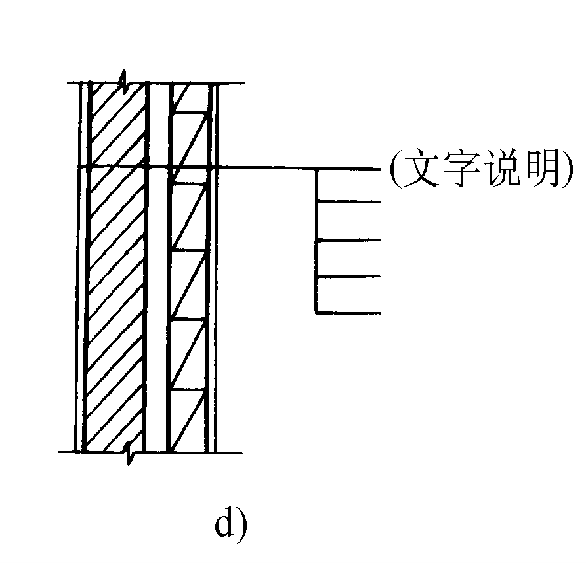

    (4)如层次为横向顺序，则由上至下的说明顺序应与由左至右的层次顺序相互一致 。


    5、指北针

    其形状如图所示，圆的直径为24mm，用细实线绘制；指针尾部的宽度为3mm，指针头部应注“北”或“N”字。
    需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。

     6、风玫瑰
    “风玫瑰”图也叫风向频率玫瑰图，它是根据某一 地区多年平均统计的各个风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。


     1）阅读房屋建筑工程图应注意的几个问题

     （1）施工图是根据正投影原理绘制的，用图纸表明房屋建筑的设计及构造作法。所以要看懂施工图，应掌握正投影原理和熟悉房屋建筑的基本构造。
    （2）施工图采用了一些图例符号以及必要的文字说明，共同把设计内容表现在图纸上。因此要看懂施工图，还必须记住常用的图例符号。
    （3）看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概貌，然后再仔细看。细看时应先看总说明和基本图纸，然后再深入看构件图和详图。

     （4）一套施工图是由各工种的许多张图纸组成，各图纸之间是互相配合紧密联系的。
        图纸的绘制大体是按照施工过程中不同的工种、工序分成一定的层次和部位进行的，因此要有联系地、综合地看图。
     （5）结合实际看图。
     读图方法：（1）总体了解；（2）顺序识读；（3）前后对照；（4）重点细读
    2）标准图的阅读

     标准图集的分类
     可分为三类：
    （1）经国家批准的标准图集，供全国范围内使用。
    （2）经各省、市、自治区等地方批准的通用标准图集，供本地区使用。
    （3）各设计单位编制的标准图集，供本单位设计的工程使用。
     全国通用的标准图集，通常采用“J×××”或“建×××”代号表示建筑标准配件类的图集，用“G×××”或“结×××”代号表示结构标准构件类的图集。
    3）阅读房屋建筑工程图的方法

     （1）先读首页图 ；（2）读总平面图 ；（3）读建筑施工图 ；（4）读结构施工图 ；（5）读设备施工图
     读图时注意工种之间的联系，前后照应。

    4）   施工图首页（或首页图）

    首页图是建筑施工图的第一张图纸，主要内容包括图纸目录、设计说明、工程做法和门窗表。

     （1）图纸目录
    图纸目录说明工程由哪几类专业图纸组成，各专业图纸的名称、张数和图纸顺序，以便查阅图纸。
    （2）设计说明
    设计说明是对图样中无法表达清楚的内容用文字加以详细的说明，其主要内容有：建设工程概况、建筑设计依据、所选用的标准图集的代号、建筑装修、构造的要求，以及设计人员对施工单位的要求。
    （3）工程做法

     工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。

     （4）门窗表
      门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预算需要。
